Пакет Mechanical Desktop - Сборки




Показанный ниже окончательный вид символа



Чертеж 5

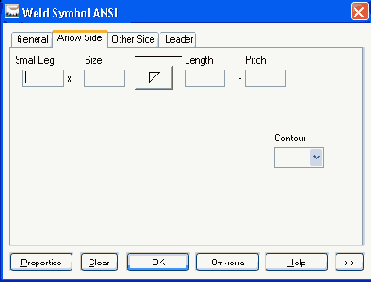

Показанный ниже окончательный вид символа сварного соединения включает в себя следующие параметры:
  • размер катета сварного шва 1/4";

  • длина шва 2";

  • шаг (от центра до центра) 6";

  • зачистка шлифовкой.
