Пакет Mechanical Desktop - Сборки

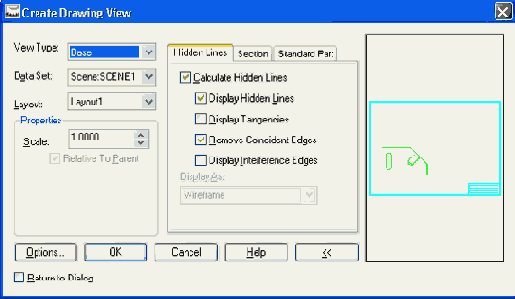

Select planar face, work plane



Чертеж 22







Select planar face, work plane or [Ucs/View/worldXy/ worldYz/worldZx] : V <Enter> <Enter> (Введите V, что означает view — "вид", а затем дважды нажмите клавишу <Enter>).
Щелкните мышью на странице рисования в том месте, где хотите разместить вид.

Можно добавить и другие виды сборки.

Это будут базовые виды деталей с видом спереди, используемого для их совмещения. После этого можно добавить ортографические виды сверху и сбоку.
