Библиотека КОМПАC-Shaft. Руководство пользователя
В развернувшемся меню выберите курсором
Типы шлицев, возможные для построения:
· Шлицы прямоугольные;
· Шлицы эвольвентные;
· Шлицы треугольные.
1.7.3.6.2. Команда Шлицы прямоугольные
Для вызова команды
·
Выделите ступень вала.
· Нажмите кнопку Дополнительные элементы ступеней на инструментальной панели внешнего контура
внешнего контура
· В развернувшемся меню выберите курсором команду Шлицы, при этом разворачивается дополнительное меню с различными типами шлицев. Выберите тип шлицы прямобочные и щелкните левой кнопкой мыши.

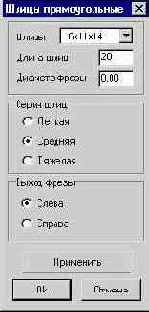

Опции диалога
Опция Длина шлиц позволяет задать длину шлицевой части, (по умолчанию задается длина конструируемой ступени).
Опция Диаметр фрезы позволяет задать диаметр фрезы, необходимый для нарезания шлицев. Диаметр фрезы определяют по ГОСТ 9324-80.
Опция Серия шлиц позволяет выбрать одну из трех серий шлицев, различающихся между собой размерами и числом шлицев. При выборе серии, если это необходимо, предлагается выбрать ближайший наружный диаметр шлицев относительно диаметра активной ступени с предложением изменения параметра ступени.
Опция Выход фрезы позволяет выбрать направление выхода фрезы относительно базового торца.
Опция Применить позволяет просмотреть результаты построения, не выходя из диалога.
После задания параметров нажмите кнопку Да. Для завершения диалога без сохранения внесенных изменений нажмите кнопку Отказ или клавишу <Esc>.
Для внешних прямобочных шлиц возможно построение следующих дополнительных элементов:
· Профиль внешних прямобочных шлиц.
1.7.3.6.3. Команда Профиль внешних прямобочных шлиц
Для вызова команды
·
