Библиотека КОМПАC-Shaft. Руководство пользователя



В развернувшемся меню выберите курсором


Выделите дополнительный элемент Шлицы прямозубые.

·       Нажмите кнопку Дополнительные элементы ступеней на инструментальной панели внешнего контура

   Кнопка Дополнительные элементы ступеней

внешнего контура

·       В развернувшемся меню выберите курсором команду Профиль шлицев и щелкните левой кнопкой мыши.

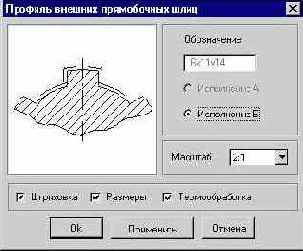

Опции диалога

Выберите вариант исполнения профиля.

Опция Масштаб позволяет выбрать масштаб изображения профиля шлицы на чертеже.

Опция Штриховка позволяет выполнить чертеж профиля шлицы с отрисовкой штриховки.

Опция Размеры позволяет выполнить чертеж профиля с простановкой размеров. Для простановки размеров необходимо включить данную опцию.

Опция Термообработка позволяет показать на чертеже поверхность, подвергающуюся термообработке.

Опция Применить позволяет просмотреть результаты построения, не выходя из диалога.

После задания параметров нажмите кнопку Да. Для завершения диалога без сохранения внесенных изменений нажмите кнопку Отказ или клавишу <Esc>.

Замечание:

Перемещение дополнительных элементов (таблиц, выносных элементов) по полю чертежа, необходимо производить только "видами", т.е. сначала выделить вид, а затем его перемещать. Перемещения дополнительных элементов, выполненные иначе, не воспринимаются системой.





1.7.3.6.4.     Команда Шлицы эвольвентные

Для вызова команды

·

Выделите ступень вала.

·       Нажмите кнопку Дополнительные элементы ступеней на инструментальной панели внешнего контура

   Кнопка Дополнительные элементы ступеней

внешнего контура

·
В развернувшемся меню выберите курсором команду Шлицы, при этом разворачивается дополнительное меню с различными типами шлицев. Выберите тип шлицы эвольвентные и щелкните левой кнопкой мыши.
