Библиотека КОМПАC-Shaft. Руководство пользователя
позволяет задать длину шлицевой части,
Опции диалога
Опция Длина шлиц позволяет задать длину шлицевой части, (по умолчанию задается длина конструируемой ступени).
Опция Диаметр фрезы позволяет задать диаметр фрезы, необходимый для нарезания шлицев. Диаметр фрезы определяют по ГОСТ 9324-80.
Опция Выход фрезы позволяет выбрать направление выхода фрезы относительно базового торца.
Опция Применить позволяет просмотреть результаты построения, не выходя из диалога.
 |
Для внешних эвольвентных шлиц возможно построение следующих дополнительных элементов:
· Профиль внешних эвольвентных шлиц
1.7.3.6.5. Команда Профиль внешних эвольвентных шлиц
Для вызова команды
·
Выделите дополнительный элемент Шлицы эвольвентные.
· Нажмите кнопку Дополнительные элементы ступеней на инструментальной панели внешнего контура
внешнего контура
· В развернувшемся меню выберите курсором команду Профиль шлицев и щелкните левой кнопкой мыши.

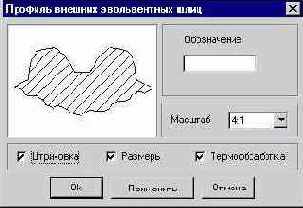

Опции диалога
Выберите вариант исполнения профиля.
Опция Масштаб позволяет выбрать масштаб изображения профиля шлицы на чертеже.
Опция Штриховка позволяет выполнить чертеж профиля шлицы с отрисовкой штриховки.
Опция Размеры позволяет выполнить чертеж профиля с простановкой размеров. Для простановки размеров необходимо включить данную опцию.
Опция Термообработка позволяет показать на чертеже поверхность, подвергающуюся термообработке.
Опция Применить позволяет просмотреть результаты построения, не выходя из диалога.
После задания параметров нажмите кнопку Да. Для завершения диалога без сохранения внесенных изменений нажмите кнопку Отказ или клавишу <Esc>.
