Затем проводим линии, параллельные

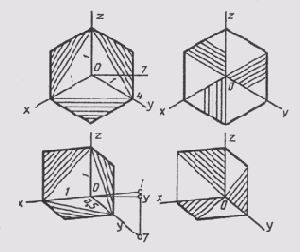

Рис. 198


Рис. 199

параллельна оси Оу с поверхностью основного цилиндра, строим по отдельным точкам, используя те же точки (К, L, М и им симметричные), что и при построении вида слева. Затем удаляем вспомогательные линии и обводим окончательно изображение с учетом видимости отдельных частей предмета.

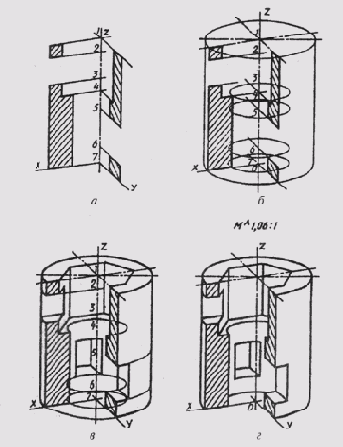

Для построения аксонометрического изображения предмета с учетом разреза воспользуемся условиями задачи, решение которой отражено на рис. 185, а. На заданном чертеже для построения наглядного изображения отметим положение проекций координатных осей и на сои Oz отметим центры 1,2,..., 7 фигур предмета, расположенных в горизонтальных плоскостях Г1', Т"2, ...,Г7', это верхнее и нижнее основания предмета, основания внутренних отверстий. Для передачи внутренних форм предмета выполним вырез1/4 части предмета координатными плоскостями xOz и yOz.

Рис. 200

Плоские фигуры, получаемые при этом, уже построены на комплексном чертеже, так как они являются половинами фронтального и профильного разреза предметов (рис. 185, б).

Построение наглядного изображения начинаем с проведения осей диметрии и указания масштаба МА 1,06 : 1 (см.
