Изображение плоскости на чертеже

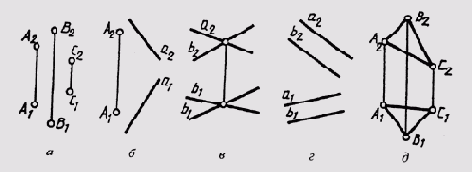

Плоскость на чертеже может быть задана различными способами: тремя точками, не лежащими на одной прямой Q(A, В, С) (рис. 88, а);

прямой и точкой, не лежащей на одной прямой Q(aA; A не принадлежит а) (рис. 88, б);

Рис. 88

двумя пересекающимися прямыми Q(a || b) (рис. 88, в);

двумя параллельными прямыми Q(a ^ b) (рис. 88, г);

любой плоской фигурой, например, треугольником Q(ABC) (рис. 88, д).

Плоскости, заданные на чертеже одним из таких способов, не ограничиваются проекциями определяющих ее элементов.

Рассматривая комплексный чертеж плоскости, можно убедиться, что каждый из названных способов задания ее допускает возможность перехода от одного из них к другому.
